Pilih material sekrup dan laras dengan mencocokkan baja struktural, permukaan kerja, dan proses manufaktur dengan formulasi aktual dan mekanisme kegagalan. Angka kekerasan yang lebih tinggi saja tidak dapat memberi tahu Anda apakah penggantinya akan tahan terhadap abrasi pengisi, serangan kimia, atau kontak logam; tentukan sekrup dan laras secara terpisah, lalu verifikasi kesesuaiannya sebagai pasangan.
Kutipan material yang berguna menjelaskan baja mana yang memikul beban, permukaan mana yang mendapat perlindungan, dan bagaimana permukaan tersebut akan diperiksa. Hal ini juga harus mengidentifikasi kondisi di balik rekomendasi tersebut. Nama resin yang sama dapat menggambarkan produk tidak terisi, senyawa berisi mineral, atau campuran daur ulang dengan kebutuhan mesin yang sangat berbeda.
Oleh Tim Teknis Industri EJS
Sebelum membandingkan kutipan:
- Identifikasi apakah suku cadang lama menunjukkan abrasi, korosi, kerusakan kontak, atau campuran.
- Pisahkan baja dasar dari perlakuan permukaan dan paduan kerja.
- Nyatakan kompon lengkap, termasuk jenis bahan pengisi dan muatannya.
- Periksa sekrup dan laras pada posisi aksial yang sesuai.
- Menyepakati identifikasi material, kawasan lindung dan pengukuran penerimaan sebelum produksi.
1. Mulailah dengan mekanisme kegagalan
Abrasi dari bahan pengisi dan kontaminasi
Tip penerbangan yang aus dan lubang yang membesar adalah alasan untuk menyelidiki tugas abrasif, namun nama material pada pesanan pembelian hanyalah bagian dari penyelidikan. Catat jenis bahan pengisi, konsentrasinya, sumber bahan baku dan di mana bahan yang paling banyak kehilangan bahannya. Bandingkan rincian ini dengan formulasi yang digunakan ketika suku cadang asli ditentukan.
Peningkatan pemuatan pengisi menjadi alasan untuk membuka kembali tinjauan material. Begitu juga dengan perubahan dari pakan murni yang terkontrol menjadi pakan daur ulang dengan kontaminasi yang tidak menentu. Simpan sampel majemuk yang representatif dan foto bagian-bagian lama di samping pengukuran. Catatan tersebut memberi pemasok sesuatu yang lebih berguna daripada permintaan sekrup yang lebih keras.
Korosi dan kontak logam memerlukan penyelidikan yang berbeda
Panduan umpan dan laras Davis-Standarmembedakan keausan abrasif, serangan korosif, dan keausan perekat yang disebabkan oleh kontak logam. Laporan ini mengidentifikasi beberapa senyawa PVC, penghambat api korosif, dan fluorokarbon sebagai penyebab korosi, sementara keselarasan, kelurusan, keseragaman pemanasan, dan permukaan kerja yang tidak serasi dapat menyebabkan kerusakan akibat kontak.
Gunakan perbedaan tersebut untuk memilih investigasi, daripada mendiagnosis masalah secara keseluruhan hanya dari satu foto. Pitting mengarahkan perhatian terhadap lingkungan kimia dan kondisi permukaan. Penilaian lokal memerlukan peninjauan mesin dan penyelarasan. Hilangnya dimensi secara bertahap di seluruh zona kerja memerlukan peta keausan dan peninjauan formulasi. Beberapa mekanisme dapat terjadi pada komponen yang sama.
| Kerusakan yang diamati | Bukti untuk dikumpulkan | Arahan untuk review materi |
|---|---|---|
| Hilangnya ujung penerbangan dan pembesaran lubang | Pengukuran aksial yang cocok, riwayat formulasi dan catatan pengoperasian | Tinjau tugas abrasif dan permukaan yang dilindungi pada kedua bagian |
| Serangan kimia pitting atau lokal | Kimia senyawa, suhu, endapan dan foto permukaan | Tinjau ketahanan korosi dan cakupan perlindungan |
| Skor lokal atau tanda kontak | Pemeriksaan kelurusan, penopang, keselarasan, dan pemanasan | Selidiki mesin sebelum menentukan peningkatan paduan |
Tabel ini merupakan panduan inspeksi, bukan ambang batas penggantian. Batas penerimaan harus berasal dari gambar mesin yang disetujui dan penilaian teknik. Deskripsi kerusakan membantu mempersempit pertanyaan; itu tidak memberikan jawaban material yang universal.

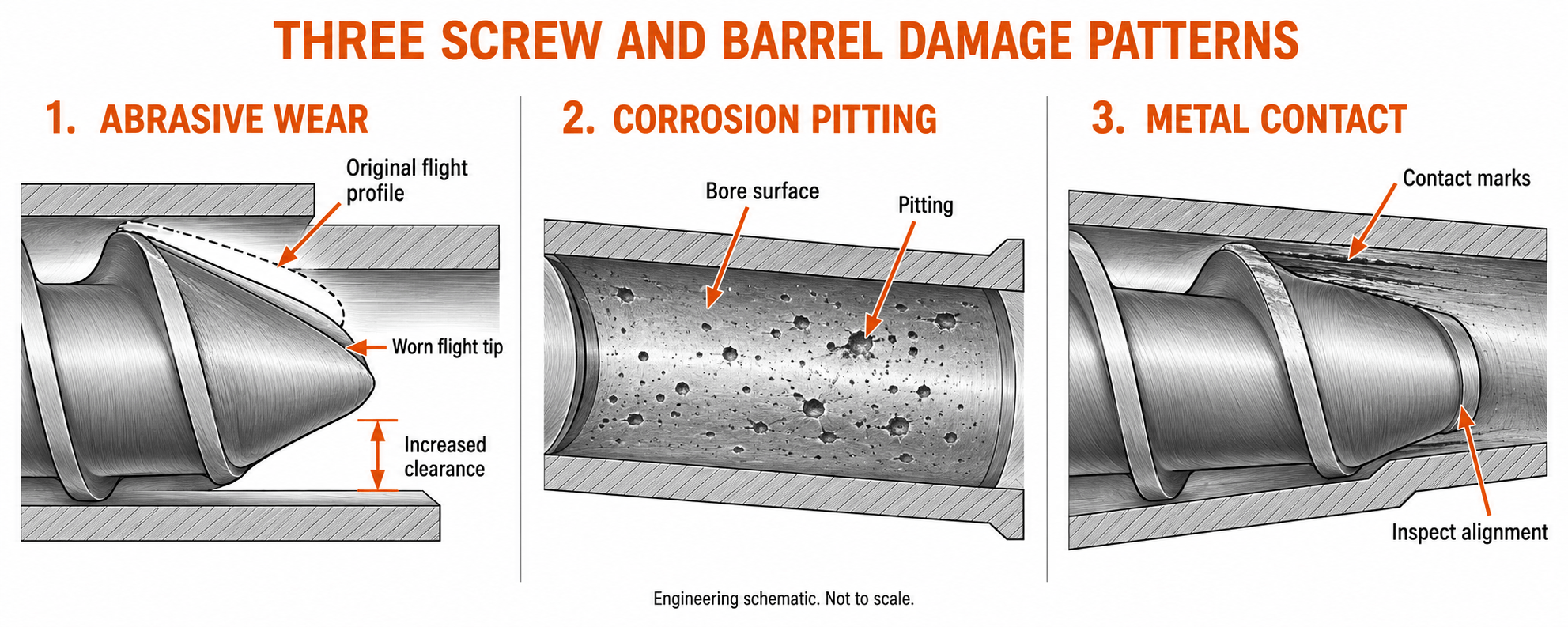

Skema rekayasa pola kerusakan. Bukan untuk mengukur; penampakan permukaan saja tidak dapat menentukan penyebabnya.
2. Pisahkan baja dasar, perawatan permukaan dan paduan kerja
Baja dan permukaan kerja melakukan pekerjaan yang berbeda
Perlakukan spesifikasi sekrup dan laras sebagai deskripsi konstruksi. Inti sekrup harus memikul beban penggerak. Badan laras menyediakan struktur di sekitar lubang dan antarmukanya. Permukaan kerjanya juga harus sesuai dengan komponnya. Menggabungkan persyaratan tersebut ke dalam frasa "baja tahan aus" menyembunyikan informasi yang dibutuhkan pembeli.
Tiga istilah sering muncul dalam kutipan, namun menggambarkan hal yang berbeda. Penunjukan seperti 38CrMoAlA mengidentifikasi baja dasar. Nitridasi mengidentifikasi perlakuan permukaan. Colmonoy 83 mengidentifikasi paduan hardfacing. Oleh karena itu, sebuah sekrup dapat memiliki basis 38CrMoAlA dan Colmonoy 83 pada permukaan penerbangan tertentu tanpa deskripsi tersebut saling bertentangan.
EJSspesifikasi produk bimetalmencantumkan baja struktural secara terpisah dari paduan sekrup dan laras. Ini adalah cara yang berguna untuk membaca kutipan: mengidentifikasi komponen, bahan dasar, proses dan kawasan yang dilindungi sebelum membandingkan harganya.
Cakupan perlindungan sama pentingnya dengan nama paduannya
Fitur pendaratan sekrup, sayap penerbangan, akar dan pencampuran adalah permukaan yang berbeda. Penerbangan dengan permukaan keras tidak secara otomatis berarti seluruh permukaan yang bersentuhan dengan lelehan memiliki perlindungan yang sama. Demikian pula, lapisan lubang barel tidak menjelaskan bahan flensa, bukaan umpan, atau fitur lain di luar lapisan tersebut.
Mintalah gambar yang menandai kawasan lindung. Jika sekrup lama mengalami kerusakan akar sedangkan usulan penggantian hanya mengubah paduan flight-tip, usulan tersebut perlu dibahas lagi. Perlindungan yang dipilih harus mencapai permukaan yang rusak.
Nitridasi juga membutuhkan bahasa yang tepat. Ini mengubah kondisi dekat permukaan baja; ini bukan pelapis cor yang terpisah. Bahan dasar mungkin tetap menjadi bagian dari konstruksi yang bersentuhan dengan lelehan. Hindari asumsi bahwa komponen yang dideskripsikan sebagai diberi perlakuan memiliki lapisan paduan independen yang menutupi setiap permukaan kerja.
Untuk setiap bagian, mintalah pernyataan konstruksi dalam urutan berikut: baja dasar, kondisi perlakuan panas, proses permukaan, paduan kerja jika ada, kawasan lindung dan persyaratan pemeriksaan akhir. Urutan tersebut membuat perbedaan antara kutipan terlihat sebelum pesanan dilakukan.
3. Baja dasar umum dan batasan pemilihannya
Bacalah nilai dalam konteks komponen yang telah selesai
Saat iniPortofolio materi EJStermasuk 38CrMoAlA, 40Cr, 42CrMo, 34CrAlNi7, 31CrMoV9, SKD11, SKD61, baja perkakas D2 dan Hastelloy. Ketersediaan grade tidak menjadikannya standar untuk setiap sekrup atau laras. Konstruksi yang telah selesai dan penerapannya masih menentukan perannya.
Untuk sekrup yang dirawat, tanyakan bagaimana kondisi baja dan perlakuan panas yang dipilih mendukung proses permukaan yang diperlukan. Untuk laras berjajar, bedakan bahan bodi dari paduan bor. Untuk komponen baja perkakas, tanyakan tentang kondisi aktual pasokan dan permukaan kerja daripada berasumsi bahwa nama kelas membuktikan kekerasan tertentu.
| Bahan diberi nama oleh EJS | Pertanyaan yang harus diselesaikan sebelum memesan |
|---|---|
| 38CrMoAlA, 34CrAlNi7 atau 31CrMoV9 | Kondisi inti dan perlakuan permukaan apa yang ditentukan untuk sekrup ini? |
| 40Cr atau 42CrMo | Apakah ini material bodi struktural, dan apa yang melindungi lubang kerja? |
| Baja perkakas SKD11 atau D2 | Tingkatan, kondisi perawatan, dan konstruksi komponen apa yang diusulkan? |
| SKD61 | Bagaimana kondisi yang dipilih sesuai dengan suhu dan beban sebenarnya? |
| Hastelloy | Penunjukan paduan spesifik manakah yang diperlukan untuk lingkungan kimia? |
Hindari penggantian kelas internasional yang longgar
Tabel referensi silang berguna untuk komunikasi, namun tabel perkiraan bukanlah izin untuk menggantikan materi. Tentukan kelas atau standar yang berlaku dan mintalah pemasok mengidentifikasi bahan yang sebenarnya dipasok. Jika kelas lain diusulkan, tinjau kelas tersebut sebagai pengganti dengan persyaratan kimia dan mekaniknya sendiri.
Hal ini penting terutama bila kutipan menggunakan nama keluarga yang luas. "Baja perkakas" dan "paduan nikel" masing-masing menjelaskan banyak kemungkinan bahan. Bahkan nama keluarga komersial yang familiar mungkin memerlukan akhiran tingkatan tertentu. Sertifikat material harus menyelesaikan identifikasi tersebut, bukan mengulangi kata-kata yang sama seperti kutipan.
Keputusan konstruksi juga melibatkan properti yang bersaing. Di dalamnyadiskusi metalurgi, ENTEK menjelaskan mengapa inti pembawa beban dan eksterior tahan aus dapat dirancang secara berbeda. Itu mendukung evaluasi persyaratan struktural dan permukaan kerja secara terpisah. Ini tidak menetapkan bahwa konstruksi milik pabrikan lain adalah produk EJS.
4. Apa perubahan konstruksi nitridasi, krom, dan bimetalik
Bandingkan proses dan area yang dilindunginya
Perbandingan proses hanya berguna ketika kutipan menyatakan di mana proses tersebut diterapkan. Nitridasi mengubah daerah dekat permukaan baja. Pelapisan krom menambahkan deposit. Hardfacing las menambahkan paduan yang berfungsi pada permukaan tertentu. Laras bimetal menggabungkan tubuhnya dengan paduan lubang yang berfungsi. Ini adalah konstruksi yang berbeda, bukan nama pelapis yang dapat dipertukarkan.
EJS mengidentifikasi gas nitridasi di dalamnyahalaman barel sekrup nitridasi. Diapanduan bahanmenjelaskan pelapisan keras PTA untuk sekrup, pengecoran sentrifugal untuk pelapis laras, dan pelapisan krom sebagai perawatan terpisah. Bacalah deskripsi tersebut bersama dengan gambar untuk mengetahui pesanan sebenarnya.
| Konstruksi | Perubahan apa | Spesifikasi apa yang harus diidentifikasi |
|---|---|---|
| Nitridasi | Kondisi baja di dekat permukaan | Area perawatan, metode kekerasan, dan definisi kedalaman kasus yang disepakati |
| Pelapisan krom | Lapisan permukaan yang diendapkan | Lokasi, ketebalan akhir, kriteria penyelesaian dan inspeksi |
| Sekrup menghadap keras | Menambahkan paduan pada permukaan sekrup tertentu | Tingkat paduan, cakupan, endapan jadi, dan geometri |
| Lapisan barel bimetalik | Paduan yang berfungsi di dalam badan barel struktural | Paduan bore, rute produksi, dan persyaratan lapisan akhir |
Dimensi akhir dan definisi lapisan harus sesuai
Halaman produk bimetalik EJS mencantumkan ketebalan paduan sekrup1,0 hingga 1,5mmuntuk opsi Ni60, Colmonoy 56 dan Colmonoy 83. Rentang yang dipublikasikan tersebut merupakan titik awal yang berguna, namun urutannya harus menyatakan persyaratan akhir untuk komponen sebenarnya. Lapisan yang diendapkan sebelum pemesinan tidak secara otomatis merupakan lapisan yang tersisa pada bagian yang sudah jadi.Sumber: meja sekrup bimetalik EJS.
Disiplin yang sama berlaku untuk kasus nitridasi: nyatakan bagaimana kedalaman ditentukan dan diukur. Pembacaan kekerasan permukaan tidak dapat menggambarkan profil kekerasan di bawahnya secara lengkap. Untuk lapisan barel, tentukan tingkatan dan kondisi akhir daripada menetapkan satu ketebalan untuk setiap paduan dan geometri barel.
Pembeli yang membandingkan kedua konstruksi dapat menggunakanPanduan bimetalik versus nitridasi EJSuntuk trade-off yang lebih luas. Di sini, pertanyaan pemilihannya lebih sempit: proses manakah yang melindungi permukaan yang terkena formulasi ini, dan bagaimana perlindungan akhir akan diverifikasi?
5. Bandingkan nilai paduan di luar kekerasan
Simpan paduan sekrup dan laras di tabel terpisah
EJS memberi nama Ni60, Colmonoy 56 dan Colmonoy 83 untuk sekrup, dan EJS01 hingga EJS04 untuk paduan barel. Pisahkan kelompok-kelompok tersebut saat meninjau sebuah kutipan. Tingkat permukaan keras sekrup dan tingkat lapisan barel menjelaskan komponen dan kondisi produksi yang berbeda.Sumber: tabel paduan EJS.
| Paduan sekrup | Item untuk dibandingkan dalam proposal |
|---|---|
| Ni60 | Paduan yang disediakan secara tepat, kawasan lindung dan kesesuaian untuk senyawa yang disebutkan |
| Kolmono 56 | Penunjukan pemasok, kondisi penyimpanan dan persyaratan permukaan kerja |
| Kolmono 83 | Konstruksi yang mengandung karbida, kondisi endapan dan kesesuaian untuk tugas abrasif |
| Paduan barel | Peringkat keausan/korosi relatif yang dipublikasikan EJS |
|---|---|
| EJS01 | Sangat bagus / bagus |
| EJS02 | Bagus / sangat bagus |
| EJS03 | Sangat bagus / sangat bagus |
| EJS04 | Luar biasa / sangat bagus |
Peringkat ini mereproduksi perbandingan kualitatif EJS, bukan hasil tes standar. Mereka membantu memulai diskusi; mereka tidak menetapkan tingkat keausan terukur, batas ketahanan bahan kimia, atau pengganda masa pakai.Sumber: tabel barel EJS dan legenda peringkat.
Contoh berguna dari produsen paduan
Lembar data teknis Colmonoy 83 September 2025 Wall Colmonoy menjelaskan tungsten karbida dalam matriks nikel-kromium-tungsten. Ini memberikan rentang kekerasan overlayHRC 45 hingga 55 untuk kadar bubuk -150+53 µm, DanHRC 43 hingga 57 untuk kadar bubuk -180+63 µm. Ini adalah kisaran deposit pabrikan paduan untuk kadar bubuk yang disebutkan, bukan pengukuran penerimaan dari sekrup jadi EJS.Sumber: Lembar data teknis Colmonoy 83.
Struktur yang mengandung karbida menjelaskan mengapa kekerasan massal saja merupakan perbandingan yang tidak lengkap. Tanyakan tentang konstituen yang tahan terhadap keausan, matriks, kondisi endapan dan aplikasinya. Dua paduan dengan kekerasan curah yang serupa masih memerlukan penilaian teknik yang berbeda.
Tentukan tes, bukan hanya angka
ASTM E18mencakup pengujian kekerasan Rockwell dan memperingatkan bahwa pembacaan di satu lokasi mungkin tidak mewakili keseluruhan bagian.ASTM E384mencakup kekerasan mikroindentasi dan penilaian variasi kekerasan pada jarak kecil. Ini adalah pertanyaan pengukuran yang berbeda: pembacaan massal dan profil di seluruh wilayah yang diberi perlakuan memberikan informasi yang berbeda.
Untuk perbandingan abrasif,ASTM G65melaporkan hasil pengujian roda pasir/karet kering sebagai kehilangan volume dalam milimeter kubik berdasarkan prosedur yang ditentukan. Kerugian yang lebih rendah menunjukkan resistensi yang lebih besar dalam pengujian tersebut. Standar ini juga memperingatkan agar tidak memperlakukan hasilnya sebagai prediksi yang tepat untuk lingkungan operasi tertentu.
Jika pemasok menyediakan data pengujian, bandingkan metode, prosedur, dan kondisi spesimen yang sama. Tak satu pun dari standar-standar ini mengubah nama paduan menjadi masa pakai yang terjamin, dan penamaan standar tidak menetapkan bahwa pengiriman tertentu telah diuji terhadapnya.
6. Cocokkan sistem materi dengan formulasi sebenarnya
Berikan senyawa tersebut kepada pemasok, bukan hanya keluarga resin
Deskripsi pembelian "tong sekrup PP" tidak lengkap saat mesin memproses pengisian PP. Nyatakan kadar resin, identitas dan muatan pengisi, aditif, fraksi daur ulang, dan perubahan yang diharapkan antar produk. Jelaskan apakah penggantian harus mencakup satu formulasi stabil atau beberapa tugas di lini yang sama.
Pisahkan informasi formulasi dari informasi pengoperasian. Tinjauan material juga memerlukan suhu proses aktual, rentang kecepatan pengoperasian, informasi tekanan jika tersedia, dan riwayat kerusakan. Kelompok resin nominal tidak memberi tahu pemasok permukaan mana yang rusak atau apakah mesin mengalami kerusakan kontak.
| Tugas sebenarnya | Pertanyaan yang mengubah pilihan |
|---|---|
| Resin bersih dan tidak terisi | Apakah konstruksi yang ada mempunyai kinerja yang dapat diterima, dan apakah konstruksi penggantinya tetap mempertahankan spesifikasi yang disetujui? |
| Senyawa berisi mineral atau berisi gelas | Pengisi dan pembebanan apa yang ada, dan di manakah kehilangan dimensi terkonsentrasi? |
| PVC atau formulasi dengan bahan tambahan yang berpotensi korosif | Bahan kimia, suhu, dan endapan apa yang menyertai kerusakan yang diamati? |
| Pakan daur ulang | Seberapa stabil komposisi, pengendalian kontaminasi, dan kondisi batch-to-batch? |
| Layanan bersuhu tinggi atau menuntut bahan kimia | Konstruksi paduan dan permukaan mana yang sesuai dengan lingkungan sebenarnya? |
Matriks mengatur informasi yang diperlukan untuk suatu rekomendasi. Hal ini sengaja menghindari penetapan satu paduan untuk setiap kelompok resin. Davis-Standarmemakai panduanpenopang dengan mempertimbangkan tugas abrasif dan korosif, serta kondisi mesin.
Perubahan bahan baku dapat membatalkan rekomendasi lama
Simpan formulasi asli yang disetujui dengan spesifikasi bahan. Jika muatan pengisi meningkat atau aliran daur ulang berubah, rekomendasi lama harus ditinjau ulang terhadap kondisi baru. Komponen tersebut mungkin diproduksi dengan benar sesuai spesifikasi lama dan masih tidak sesuai untuk tugas yang direvisi.
Untuk bahan yang menuntut bahan kimia, sediakan polimer yang tepat dan bahan tambahan yang relevan. milik ENTEKpanduan metalurgimembahas tuntutan terpisah dari korosi dan abrasi yang parah. Jangan menafsirkan hal tersebut sebagai rekomendasi menyeluruh untuk setiap fluoropolimer atau sebagai bukti bahwa paduan nikel dapat dipertukarkan dengan paduan nikel lainnya.
Jika permohonan melibatkan persyaratan kontak makanan atau farmasi, identifikasi persyaratan tersebut dalam penyelidikan dan tentukan dokumen yang diperlukan. Nama baja, perlakuan permukaan, atau deskripsi umum produk tidak menetapkan sertifikasi atau kepatuhan untuk perakitan akhir.
7. Periksa pasangan dan mesin sebelum meningkatkan paduannya
Perspektif pabrik: mengubah permintaan kekerasan menjadi spesifikasi yang terukur
Pada proyek penggantian sekrup tunggal 90 mm nominal kami, permintaan pertama pembeli adalah kekerasan yang lebih tinggi. Saya mulai dengan formulasi PP lengkap, yang mengandung 30% kalsium karbonat menurut beratnya, kemudian meninjau gambar asli dan dimensi sekrup dan laras yang sudah aus. Urutan pekerjaan itu membuat pembahasan materi tetap terikat pada mesin sebenarnya.
Saya memetakan pengukuran sekrup dan laras ke posisi aksial yang sesuai. Mengukur penerbangan sekrup pada satu posisi dan membandingkannya dengan pengukuran lubang di tempat lain tidak akan menggambarkan kecocokan lokal. Pembacaan bagian pengukuran menunjukkan bahwa penggantian diperlukan untuk mengembalikan jarak bebas gambar serta menyediakan bahan kerja yang dipilih.
Kami menentukan sekrup dan laras secara terpisah. Sekrup menggunakan basis 38CrMoAlA dengan hardfacing penerbangan Colmonoy 83; larasnya menggunakan bodi 42CrMo dengan lapisan EJS04. Saya menyertakan kawasan lindung dan persyaratan inspeksi dengan deskripsi material. Hal ini membuat usulan tersebut lebih tepat dibandingkan janji umum mengenai kekerasan yang lebih tinggi.
Untuk penerimaan, saya memperlakukan dimensi dan identifikasi material sebagai pemeriksaan terpisah. Nama paduan yang benar tidak akan membuat diameter yang salah dapat diterima. Demikian pula, suatu komponen dapat memenuhi dimensinya tanpa membuktikan bahwa paduan kerja yang ditentukan telah disediakan. Kedua persyaratan tersebut termasuk dalam pesanan.
Proyek ini juga memperkuat batasan pengukuran satu titik. Hasil di stasiun bagian pengukuran menetapkan jarak bebas di sana. Saya memerlukan posisi aksial dan antarmuka mesin lainnya untuk diperiksa secara terpisah. Pembeli harus menggunakan perbedaan yang sama ketika membaca laporan inspeksi: mengidentifikasi apa yang diukur, di mana diukur, dan persyaratan gambar apa yang dipenuhi.
Pengukuran proyek: memulihkan jarak dingin yang ditentukan
Di stasiun bagian pengukuran yang aus, diameter luar penerbangan sekrup adalah89,65mmdan lubang larasnya adalah90,25 mm. Jarak bebas radial dingin yang dihitung adalah:
(90,25 − 89,65) 2 = 0,30 mm
Gambar yang disetujui ditentukan0,10 mmdi stasiun itu. Selama penerimaan dimensi, penerbangan sekrup baru diukur89,95mm, dan lubang baru yang sesuai diukur90,15 mm:
(90,15 − 89,95) 2 = 0,10 mm
| Pengukuran di stasiun aksial yang sama | Pasangan usang | Pasangan baru |
|---|---|---|
| Sekrup penerbangan diameter luar | 89,65mm | 89,95mm |
| Diameter lubang barel | 90,25 mm | 90,15 mm |
| Jarak bebas radial dingin yang dihitung | 0,30mm | 0,10 mm |
Sumber: Pengukuran proyek penggantian PP yang diisi EJS Industry dan persyaratan gambar yang disetujui.
Penggantian tersebut memulihkan jarak dingin yang ditentukan di stasiun tersebut, menguranginya sebesar0,20 mm. Hasil dimensional tersebut berbeda dengan hasil kinerja operasional. Throughput, kecepatan sekrup, suhu leleh, dan pengukuran keausan selanjutnya memberikan catatan pengoperasian yang diperlukan untuk mengevaluasi penggantian dalam servis.
Pisahkan jarak bebas dingin dan perilaku lari
Perhitungan di atas membagi selisih diameter dua. Ini menjelaskan jarak bebas radial nominal untuk bagian melingkar yang sesuai; ini bukan pengukuran celah di setiap titik di sekitar rakitan yang eksentrik atau rusak. Itu0,10 mmGambar tersebut termasuk dalam gambar proyek ini, bukan pengaturan universal untuk semua mesin 90 mm.
Periksa keselarasan mesin, kelurusan, dukungan barel, dan kondisi pemanasan sebelum memperlakukan peningkatan paduan sebagai solusi lengkap. Pemeriksaan ini mengikuti masalah keausan kontak yang dijelaskan olehDavis-Standar. Permukaan yang lebih tahan aus tidak dapat memperbaiki pemasangan yang memaksa sekrup menempel pada lubang.
Untuk pengukuran berkelanjutan dan perencanaan suku cadang,Panduan masa pakai EJSmenjelaskan cara menggunakan garis dasar dan mengulangi pengukuran. Simpan riwayat keausan tersebut dalam catatan formulasi sehingga keputusan material berikutnya memiliki bukti di baliknya.
8. Cantumkan spesifikasi bahan yang dapat diverifikasi pada pesanan
Buat pesanan dari persyaratan yang dapat diperiksa oleh tim penerima
Tuliskan persyaratan sekrup dan laras pada baris terpisah. Setiap komponen harus mempunyai bahan dasar yang dapat diidentifikasi, konstruksi permukaan kerja dan dasar penerimaan. Hindari urutan yang menyebutkan satu paduan dan membiarkan komponen lainnya hanya digambarkan sebagai "barel yang cocok".
Gunakan urutan ini ketika mempersiapkan pertanyaan teknis:
- Identifikasi mesin dan lampirkan gambar sekrup dan laras yang disetujui, termasuk revisi yang digunakan untuk pesanan.
- Nyatakan formulasi lengkap dan tugas pengoperasian, dengan kerusakan bagian lama dan peta pengukuran jika tersedia.
- Tentukan baja dasar dan kondisi untuk setiap komponen, atau mintalah proposal yang diidentifikasi dengan jelas untuk disetujui.
- Identifikasi permukaan sekrup dan lapisan laras secara terpisah, dengan proses pembuatan dan permukaan yang dilindungi.
- Setujui persyaratan lapisan akhir atau persyaratan kotak nitridasi yang ditentukan, ditambah metode kekerasan dan lokasi pengukuran.
- Buat daftar dimensi akhir, antarmuka, dan catatan inspeksi yang diperlukan untuk menerima suku cadang.
- Pertahankan dimensi yang diterima sebagai dasar pemasangan untuk pemeriksaan keausan selanjutnya.
Urutan tersebut juga membuat kutipan lebih mudah untuk dibandingkan. Jika satu proposal mengubah baja dasar, proposal lainnya hanya mengubah hardfacing penerbangan, dan proposal ketiga menggantikan kedua permukaan kerja, maka keduanya merupakan penawaran teknis yang berbeda. Selesaikan perbedaan tersebut sebelum membandingkan harga total.
Catatan material dan informasi kontak
EJS menyatakan bahwa barel sekrup yang disediakan mencakup laporan inspeksi dan sertifikat material. Gunakan dokumen tersebut untuk menghubungkan spesifikasi yang disepakati dengan komponen yang dikirimkan: identifikasi material dan laporan dimensi menjawab pertanyaan penerimaan yang berbeda.Sumber: Deskripsi pemeriksaan kualitas EJS.
Untuk antarmuka yang lebih luas dan pemeriksaan pembelian, gunakanpanduan pembeli barel sekrup ekstruder. Untuk tinjauan material dengan EJS, kirimkan gambar mesin, formulasi, dan bukti bagian lama kepenjualan@ejsscrewbarrel.com, atau menelepon+86-574-83065911. Alamat kantor E.J.S Industry Co., Ltd. adalah55 Jalan Dongdu, Distrik Haishu, Ningbo, Cina. Sumber: halaman kontak EJS.
Sertakan aplikasi dan dokumen yang Anda perlukan pada pertanyaan pertama. Sebuah kutipan kemudian dapat mengidentifikasi konstruksi yang diusulkan dan bukti yang diperlukan untuk penerimaan, daripada meminta Anda memilih di antara angka kekerasan yang tidak dapat dijelaskan.
9. Pertanyaan yang sering diajukan
Sekrup dan tong ekstruder terbuat dari apa?
Konstruksinya dapat menggabungkan baja struktural dengan permukaan yang dirawat, permukaan keras sekrup, atau lapisan barel. Identifikasi bahan dasar dan permukaan kerja setiap komponen secara terpisah. EJS mencantumkan baja termasuk 38CrMoAlA dan 42CrMo, ditambah paduan sekrup dan laras yang diberi nama di dalamnyaspesifikasi bimetal.
Apakah 38CrMoAlA lebih baik daripada laras sekrup bimetalik?
Mereka menggambarkan hal yang berbeda. 38CrMoAlA adalah baja dasar, sedangkan bimetal menggambarkan konstruksi dengan paduan yang berfungsi. Sekrup dapat menggunakan basis 38CrMoAlA dan paduan tambahan pada penerbangannya. Bandingkan konstruksi lengkap untuk tugas sebenarnya, bukan dua istilah tersebut secara terpisah.
Apakah kekerasan yang lebih tinggi selalu berarti ketahanan aus yang lebih baik?
Tidak. Pertimbangkan struktur paduan, kawasan lindung, kondisi endapan, dan mekanisme keausan.ASTM G65mengevaluasi abrasi melalui kehilangan volume dalam kondisi pengujian yang ditentukan, sementaraASTM E18mengatasi kekerasan Rockwell. Tidak ada satu pun pengukuran yang dapat memprediksi umur pengoperasian perakitan lengkap.
Apakah sekrup dan laras harus menggunakan paduan yang sama?
Tidak. Mereka harus membentuk pasangan kerja yang sesuai, tetapi permukaan sekrup dan lapisan laras dapat dibuat dari bahan yang berbeda. Proyek PP terisi kami menggunakan hardfacing penerbangan Colmonoy 83 dengan lapisan barel EJS04. Tinjau kompatibilitas material, kondisi permukaan, dan kesesuaian yang ditentukan.
Haruskah perubahan bahan pengisi atau pakan daur ulang memicu tinjauan material?
Ya. Menyediakan formulasi yang direvisi, pemuatan pengisi, kontrol bahan baku dan kondisi pengoperasian. Bandingkan perubahan tersebut dengan bea yang digunakan untuk seleksi awal. Simpan pengukuran komponen lama dan catatan kerusakan sehingga peninjauan dapat mengatasi permukaan yang terkena dampak daripada menggunakan paduan yang lebih keras.
Dokumen apa yang harus disertakan dengan spesifikasi material?
Minta identifikasi material dan catatan inspeksi yang disepakati untuk setiap bagian. Perintah tersebut juga harus mendefinisikan kawasan lindung, persyaratan proses permukaan, dan lokasi pengukuran. EJShalaman produkmenyatakan bahwa laporan inspeksi dan sertifikat material menyertai barel sekrup yang disediakan; tentukan cakupan spesifik proyek sebelum produksi.
