Sekrup penghalang vs sekrup konvensional: cara memilih pengganti ekstrusi

OlehIndustri EJS

• Mulailah dengan cacat dan catatan operasional, bukan peningkatan output yang dijanjikan.
• Pisahkan masalah peleburan, pencampuran, pengumpanan, dan keausan mekanis.
• Tentukan penerbangan utama dan penerbangan penghalang secara mandiri pada gambar.
• Cocokkan proposal dengan laras yang dipasang, sistem umpan, dan panjang kerja yang tersedia.
• Terima penggantian pada produksi yang stabil dan sesuai spesifikasi pada rentang operasi yang disepakati.

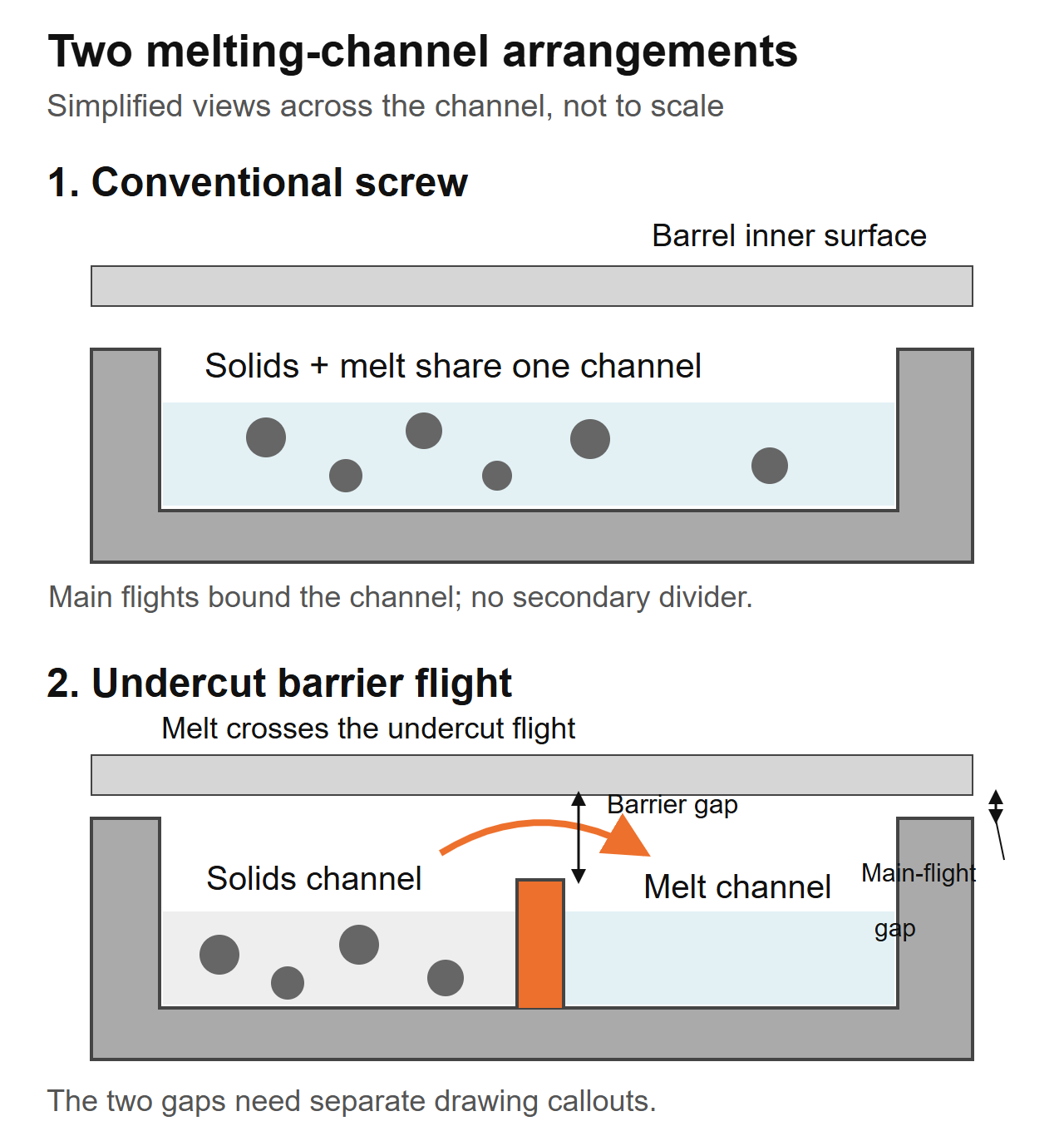

Bagaimana sekrup konvensional dan sekrup penghalang menangani peleburan

Sekrup tiga zona konvensional memiliki bagian umpan, transisi, dan pengukuran. Pada bagian transisi, material padat dan akumulasi lelehan berbagi saluran utama. Sekrup penghalang menambahkan penerbangan sekunder yang membagi bagian bagian leleh menjadi padatan dan saluran leleh. Lelehan melewati penghalang yang dilemahkan ke dalam saluran leleh saat padatan terus melewati salurannya sendiri.Penjelasan sekrup penghalang Rauwendaalmenggambarkan pemisahan ini dan perubahan susunan saluran di sepanjang bagian penghalang.

Perbedaan tersebut mengidentifikasi metode desain, bukan peringkat kinerja otomatis. Geometrinya tetap perlu disesuaikan dengan material yang masuk ke mesin dan kebutuhan produksi. ItuPerbandingan Pelatihan Ekstrusi SHSmemperlakukan desain sekrup sebagai kompromi antara kapasitas plastisisasi dan pemrosesan yang lembut, serta menjelaskan arsitektur konvensional dan penghalang.

Jika sekrup saat ini menghasilkan produk yang dapat diterima sepanjang rentang pengoperasian yang diperlukan, dokumentasikan garis dasar tersebut sebelum mengubah arsitekturnya. Jika kualitas menurun hanya seiring kenaikan tarif yang diminta, catat di mana penurunan tersebut dimulai dan pembacaan proses mana yang ikut berubah. Bukti tersebut membuat diskusi desain bermanfaat; kata-kata “output tinggi” tidak.

ItuPanduan pembeli barel sekrup ekstruder EJSmencakup spesifikasi yang lebih luas dan proses penggantian. Perbandingan ini menyangkut desain sekrup tunggal konvensional dan penghalang, bukan pilihan antara mesin sekrup tunggal dan ganda.

Baca jarak bebas penghalang secara terpisah dari jarak bebas penerbangan utama

Dua dimensi memerlukan nama terpisah. Jarak bebas main-flight adalah jarak antara diameter luar main-flight dan lubang laras. Izin penghalang penerbangan adalah jarak di atas penerbangan sekunder. Dalam susunan penghalang undercut yang khas, penerbangan sekunder memiliki diameter luar yang lebih kecil, sehingga memberikan jalur lelehan di atasnya. Ini adalah fitur yang berbeda dan harus memiliki keterangan gambar yang berbeda.

Untuk perbandingan dimensi konsentris, jarak bebas radial adalah:

Jarak bebas radial = (diameter lubang barel − diameter penerbangan yang relevan) / 2

Perhitungan ini menggambarkan hubungan nominal antara diameter. Ini tidak menghasilkan celah lokal terkecil pada rakitan yang eksentrik, rusak atau tidak sejajar, atau jarak bebas berjalan pada suhu pemrosesan.

Contoh dimensi, bukan rekomendasi pemesinan

Asumsikan lubang laras 90,10 mm, diameter main-flight 90,00 mm dan diameter penghalang-flight 89,30 mm di lokasi yang dibandingkan. Jarak bebas radial penerbangan utama yang dihasilkan adalah 0,05 mm; jarak bebas radial penghalang-penerbangan adalah 0,40 mm. Nilai-nilai yang diasumsikan tersebut menjelaskan aritmatika dan bukan merupakan toleransi yang ditentukan untuk produk EJS.

Kutipan yang menyatakan hanya “izin terbang” bersifat ambigu untuk geometri ini. Tanyakan penerbangan yang mana, lokasi aksial yang mana dan apakah nilainya radial atau diametral. Bedakan juga dimensi nominal komponen baru dari pembacaan keausan saat ini. Jangan mengukur satu penerbangan dan berasumsi bahwa penerbangan tersebut menggambarkan penerbangan lainnya.

Perancang harus menentukan jarak kerja untuk resin dan mesin sebenarnya. Jalur penghalang yang lebih kecil belum tentu lebih baik, dan jalur yang lebih besar belum tentu lebih aman. Pertahankan geometri yang disetujui dan metode inspeksi secara bersamaan daripada mengadopsi nomor dari ekstruder lain.

Bagian penghalang dan bagian pencampuran memecahkan masalah yang berbeda

Pencairan dan pencampuran perlu dilakukan pemeriksaan terpisah. Bagian penghalang mengatur transisi padat ke lelehan. Mixer hilir bekerja pada keseragaman atau dispersi lelehan sesuai dengan geometrinya. Sebuah sekrup dapat berisi keduanya, jadi “sekrup penghalang atau sekrup pencampur” sering kali merupakan pilihan yang tidak lengkap.

milik RauwendaalDeskripsi sekrup penghalang CRDsecara eksplisit membahas penambahan mixer hilir karena bagian penghalang saja tidak menyediakan pencampuran distributif yang diperlukan. Itu adalah alasan untuk menentukan setiap fungsi, bukan berasumsi EJS menggunakan desain eksklusif tersebut.

ItuPanduan bagian pencampuran EJSmembedakan unsur Maddock, Nanas, dan Saxton. Gunakan ini untuk mendiskusikan tindakan pencampuran yang diinginkan setelah mengidentifikasi cacat. Nama mixer yang familiar masih memerlukan gambar dan konteks pengoperasian.

Hindari memasang sekrup baru hanya dari tampilannya saja. “Gel” dan “fisheye” adalah deskripsi produk, bukan penyebab yang pasti. Partikel asing atau material yang terdegradasi tidak boleh dianggap sebagai lelehan biasa sehingga bagian peleburan baru akan hilang.

Ajukan proposal untuk mengidentifikasi bagian peleburan dan bagian pencampuran secara terpisah, termasuk lokasi dan fungsi yang dimaksudkan. Jika keduanya berubah, uji coba produksi akan mengevaluasi keseluruhan sekrup. Hal ini tidak dapat memisahkan manfaat dari penghalang terbang dari manfaat dari mixer tanpa perbandingan yang sesuai.

Tentukan apakah garis tersebut benar-benar memiliki batas leleh

Mulailah dengan pengaturan yang disetujui saat ini dan menjalankan referensi yang stabil. Gunakan kadar resin, prosedur persiapan, pencampuran, cetakan dan susunan saringan yang sama untuk perbandingan. Identifikasi pemeriksaan produk mana yang membatasi laju pengoperasian: cacat yang terlihat, variasi dimensi, suhu leleh, beban penggerak, atau persyaratan hilir.

Sesuai instruksi pengoperasian dan batas aman pemasok mesin, catat proses pada titik produksi yang disepakati. Jangan menambah kecepatan semata-mata untuk memicu kegagalan. Kumpulkan output berwaktu, suhu leleh aktual, tekanan, kecepatan sekrup, beban penggerak, dan hasil kualitas produk dalam interval pengambilan sampel yang sama.

Definisikan masalah dalam istilah yang dapat digunakan oleh desainer

“Unmelt muncul ketika kita menjalankan grade ini pada titik operasi ini” adalah pernyataan awal yang berguna jika sampel dan catatan mendukungnya. “Kita membutuhkan output 30% lebih banyak” adalah sebuah target, bukan penjelasan tentang apa yang menghalangi output tersebut saat ini. Simpan target dan kendala yang didiagnosis di bidang terpisah.

Pertukarannya nyata. AStudi optimasi tahun 2023 oleh Gaspar-Cunha dan rekannyamembandingkan desain konvensional dan penghalang Maillefer untuk LDPE dan PP. Dalam kasus yang dimodelkan, desain penghalang secara umum menguntungkan untuk LDPE, sedangkan kedua arsitektur tersebut layak untuk PP. Ini adalah perbandingan desain numerik, bukan uji produksi EJS atau rekomendasi untuk setiap tingkatan polimer mana pun.

Gunakan perbedaan tersebut ketika menilai klaim pemasok. Minta hasil dalam kondisi yang relevan, dengan geometri lengkap yang teridentifikasi, daripada menerima “sekrup penghalang lebih baik” sebagai bukti untuk garis Anda.

Pertanyaan pabrik: apa yang berubah pada hopper?

Dalam permintaan penggantian EJS, spesifikasi yang dipasang adalah 90 mm, 30:1 L/D dan rasio kompresi 3:1. Garis tersebut mengalami tekanan cetakan yang melonjak dan ketebalan dinding yang tidak konsisten. Permintaan awal adalah menyalin sekrup yang diduga sudah aus. Kami menanyakan apa yang sekarang masuk ke dalam hopper dibandingkan dengan pengaturan awal: pabrik sudah mulai memadukan trim tepinya sendiri ke dalam umpan. Kitacatatan toko yang diterbitkanjelaskan mengapa perubahan itu perlu menjadi bagian dari spesifikasi penggantian.

Pertanyaan itu merupakan pertanyaan awal dalam diskusi konvensional-ke-hambatan. Catat apakah pakan tersebut mengandung pelet, serpihan atau bahan yang digiling, dan bagaimana campuran tersebut mencapai tenggorokan. “Polimer yang sama” tidak berarti bahwa umpannya sama.

Ubah deskripsi feed menjadi spesifikasi yang dapat digunakan

Kumpulkan sampel yang representatif dan identifikasi sumbernya. Perhatikan penyebaran ukuran partikel, bentuk, metode pencampuran dan apakah proporsinya berubah selama proses. Jika Anda mengukur kepadatan curah lepas, jaga konsistensi wadah dan metode pengisian. Sampel yang dituangkan secara bebas dan sampel yang dipadatkan memiliki ukuran yang berbeda.

Nyatakan apakah laras yang dipasang memiliki bagian umpan yang berlubang halus atau beralur dan jelaskan peralatan pengumpan atau bantuan umpan yang dikontrol. Mintalah proposal sekrup untuk mengidentifikasi kondisi pengumpanan yang diasumsikan. Jangan berasumsi bahwa desain yang dimaksudkan untuk satu pengaturan pemberian makan akan menjadi pengganti yang sama untuk pengaturan pemberian makan lainnya.

Untuk tinjauan pabrik, gambar dan deskripsi bahan harus disatukan. Sebuah gambar dapat membentuk selubung mekanis, namun tidak dapat menggambarkan perubahan umpan yang terjadi setelah sekrup dipasang. Sebaliknya, foto aliran yang tidak teratur tidak menghasilkan profil saluran atau jalur penghalang yang sesuai.

Pisahkan juga persyaratan keausan dari geometri peleburan. Bahan pengisi, aditif, dan riwayat kontaminasi termasuk dalam diskusi perawatan permukaan. ItuPanduan materi EJSmencakup keputusan itu. Mengubah arsitektur sekrup tidak secara otomatis menyelesaikan permukaan kerja yang salah ditentukan.

Bisakah sekrup penghalang cocok dengan ekstruder yang ada?

Retrofit yang diusulkan harus melewati dua tinjauan: kesesuaian mekanis dan kesesuaian proses. Melewati yang pertama tidak menentukan yang kedua. Sambungan barel dan penggerak dapat menerima sekrup secara fisik sementara geometrinya tetap tidak sesuai untuk umpan atau rentang pengoperasian.

Bandingkan gambar dengan rakitan yang dipasang, bukan hanya nama modelnya. Tetapkan panjang penerbangan yang dapat digunakan, profil lubang barel, sambungan ujung penggerak, detail ujung pelepasan, dan posisi bukaan umpan. Sertakan fitur ventilasi atau barel lainnya yang harus cocok dengan sekrupnya. Jaga agar konvensi dimensi pabrikan mesin tetap terlihat.

Jangan berasumsi L/D yang lebih besar dapat diberikan sebagai upgrade drop-in biasa. Panjang kerja yang tersedia harus mengakomodasi bagian umpan, penghalang, dan hilir secara bersamaan. LihatEJS L/D dan panduan rasio kompresialasan mengapa rasio judul tersebut membiarkan detail profil penting tidak ditentukan.

Periksa laras sebelum mengizinkan penggantian hanya sekrup. Dimensi lubangnya saat ini penting untuk kesesuaian dan diskusi jarak bebas. Ikuti prosedur inspeksi yang disetujui daripada menetapkan satu batas penggantian universal. ItuPanduan masa pakai EJSmenjelaskan bagaimana pengukuran komponen yang cocok mendukung keputusan tersebut.

Tentukan gambarnya, bukan hanya “sekrup penghalang”

Gambar tersebut harus mengidentifikasi fitur-fitur yang menentukan desain yang diusulkan. Jaga agar revisinya tetap dikaitkan dengan penawaran, spesifikasi material, dan persyaratan inspeksi. Jika tidak, pemasok dapat menyetujui kata “penghalang” tanpa kedua belah pihak menyetujui geometri yang sama.

Tanyakan awal dan akhir bagian penghalang, profil diameter jalur utama dan jalur penghalang, lead atau pitchnya, lebar jalur, profil kedalaman saluran dan transisi ke bagian hilir. Jika panjang saluran berubah, identifikasi stasiun inspeksi. Diameter tunggal atau angka rasio kompresi tunggal tidak dapat menggantikan informasi tersebut.

Apa yang kami perlukan untuk pertanyaan penggantian EJS

Kitahalaman produk barel sekrup ekstrudermenjelaskan pekerjaan penggantian yang disesuaikan dan laporan inspeksi serta sertifikat material yang disertakan dengan barel sekrup. Untuk tinjauan desain, kirimkan gambar terpasang dan usulan revisi secara terpisah, beserta persyaratan prosesnya. Hal ini memberikan diskusi suatu komponen tertentu dan tugas tertentu.

Termasuk:

1. Pembuatan mesin, model, referensi komponen terpasang dan gambar mekanik.
2. Kelas resin, aditif, pemuatan pengisi, bentuk umpan dan metode persiapan.
3. Profil yang ada dan perubahan yang diusulkan, termasuk mixer apa pun.
4. Output waktunya, rpm, suhu leleh aktual, tekanan dan pembacaan penggerak.
5. Sampel atau foto cacat terikat pada titik operasi yang direkam.
6. Mencocokkan ukuran sekrup/laras jika komponen yang ada akan digunakan kembali.
7. Kisaran produksi dan pemeriksaan produk penggantinya harus memuaskan.

Jangan biarkan dokumentasi inspeksi menjadi pengganti uji coba produksi. Laporan dimensi dapat menunjukkan kesesuaian dengan gambar yang disetujui; itu tidak menetapkan bahwa geometri yang dipilih memecahkan masalah proses. Uji coba tersebut memerlukan kondisi dan kriteria penerimaannya sendiri.

ItuHalaman barel sekrup tunggal EJSadalah referensi produk yang berguna saat menyiapkan informasi komponen yang dipasang. Kirimkan gambar dan tugas sebenarnya untuk ditinjau daripada berasumsi bahwa konfigurasi penghalang umum sudah dipastikan sesuai.

Nilai uji coba berdasarkan produksi, suhu, dan energi yang dapat diterima

Setujui metode penerimaan sebelum memesan atau menugaskan desain yang direvisi. Gunakan lokasi pengukuran yang sama dan interval produksi stabil yang ditentukan. Catat perilaku pengaktifan dan pembersihan secara terpisah dari hasil kondisi stabil sehingga pengaktifan yang mudah tidak menyembunyikan jendela pengoperasian yang tidak stabil.

Dua perhitungan yang berguna adalah:

Keluaran spesifik = keluaran massa terukur (kg/jam) / kecepatan sekrup (rpm)

Energi listrik spesifik = daya listrik terukur (kW) / keluaran massa terukur (kg/jam)

Hasil kedua memiliki satuan kWh/kg. Nyatakan batas pengukuran: daya drive-only dan total daya saluran adalah besaran yang berbeda. Persentase arus motor bukan merupakan pengukuran langsung daya listrik dan tidak boleh dimasukkan ke dalam rumus tersebut.

Contoh aritmatika yang menunjukkan trade-off

Asumsikan percobaan A menghasilkan 180 kg/jam pada 60 rpm dengan 54 kW diukur pada batas listrik yang ditentukan. Percobaan B menghasilkan 210 kg/jam pada 70 rpm dengan 70 kW pada batas yang sama. Pembacaan yang diasumsikan ini adalah contoh perhitungan, bukan proyek EJS atau perkiraan untuk arsitektur sekrup mana pun.

Percobaan B memiliki keluaran massa yang lebih besar, tetapi keluaran spesifik yang identik dan energi listrik spesifik yang lebih besar dalam contoh ini. Kualitas produk dan suhu leleh masih diperlukan sebelum disebut sebagai perbaikan. Laporkan juga berapa banyak produksi terukur yang lolos pemeriksaan produk yang disepakati.

Uji nilai yang relevan dan poin pengoperasian yang diperlukan daripada hanya memilih demonstrasi yang paling mudah dijalankan. Kecepatan dokumen, kondisi umpan, tekanan, suhu leleh aktual, batas daya, dan kualitas bersama-sama. Kirim catatan itu melaluiHalaman kontak EJSketika membahas penggantian, maka targetnya adalah rentang operasi yang berguna dan bukan angka output puncak yang terisolasi.

Pertanyaan yang sering diajukan

Apa perbedaan utama antara penghalang dan sekrup konvensional?

Sekrup tunggal tiga zona konvensional menggunakan satu saluran utama melalui bagian peleburan. Sekrup penghalang menyebabkan penerbangan sekunder untuk membentuk saluran padatan dan lelehan. Perbandingannya masih membutuhkan profil lengkap, material dan kondisi pengoperasian; nama arsitektur saja tidak menentukan pengganti mana yang memenuhi kewajiban tersebut.

Apakah sekrup penghalang menggantikan bagian pencampuran?

Tidak secara otomatis. Bagian penghalang mengatur pengaturan peleburan, sementara mixer menangani distribusi atau dispersi yang diperlukan dalam lelehan. Sekrup mungkin berisi keduanya. Identifikasi cacat dan tentukan fungsi masing-masing bagian yang diinginkan alih-alih berasumsi bahwa penghalang menyediakan setiap bentuk pencampuran.

Akankah sekrup penghalang menjamin keluaran lebih banyak atau menghilangkan semua gel?

Tidak. Tetapkan batasan sebenarnya dan identifikasi cacatnya terlebih dahulu. Perubahan desain peleburan tidak secara otomatis memperbaiki pengumpanan yang tidak konsisten, material yang terdegradasi, kontaminasi, keausan, batas penggerak, atau pembatasan hilir. Bandingkan produksi yang stabil dan dapat diterima dengan suhu, tekanan, dan daya dalam kondisi uji coba yang ditentukan.

Apakah izin penghalang terbang sama dengan izin penerbangan utama?

Tidak. Dalam susunan penghalang undercut pada umumnya, penerbangan sekunder memiliki diameter dan jalur terpisah di atasnya. Identifikasi penerbangan, posisi aksial dan konvensi radial atau diametris pada gambar. Perhitungan diameter nominal tidak menentukan setiap celah lokal atau celah panas pada mesin rakitan.

Bisakah saya mengganti sekrup konvensional tanpa mengganti larasnya?

Itu memerlukan tinjauan dimensi dan proses. Periksa profil dan kondisi lubang laras, antarmuka mekanis, panjang kerja, pengaturan umpan, dan batas pengoperasian terhadap sekrup yang diusulkan. Sekrup yang dapat dipasang secara fisik belum tentu merupakan pengganti proses yang sesuai, dan laras yang aus tidak boleh dianggap sesuai dengan gambar aslinya.

Informasi apa yang harus saya kirimkan untuk tinjauan pengganti?

Kirim detail mesin, gambar yang dipasang dan diusulkan, informasi resin dan umpan, catatan pengoperasian, cacat yang teridentifikasi, dan pengukuran sekrup/barel yang tersedia. Nyatakan rentang produksi yang diperlukan dan pemeriksaan kualitas produk. Jaga agar revisi gambar dan kondisi uji coba tetap eksplisit sehingga geometri, kesesuaian mekanis, dan penerimaan proses dapat ditinjau secara terpisah.
